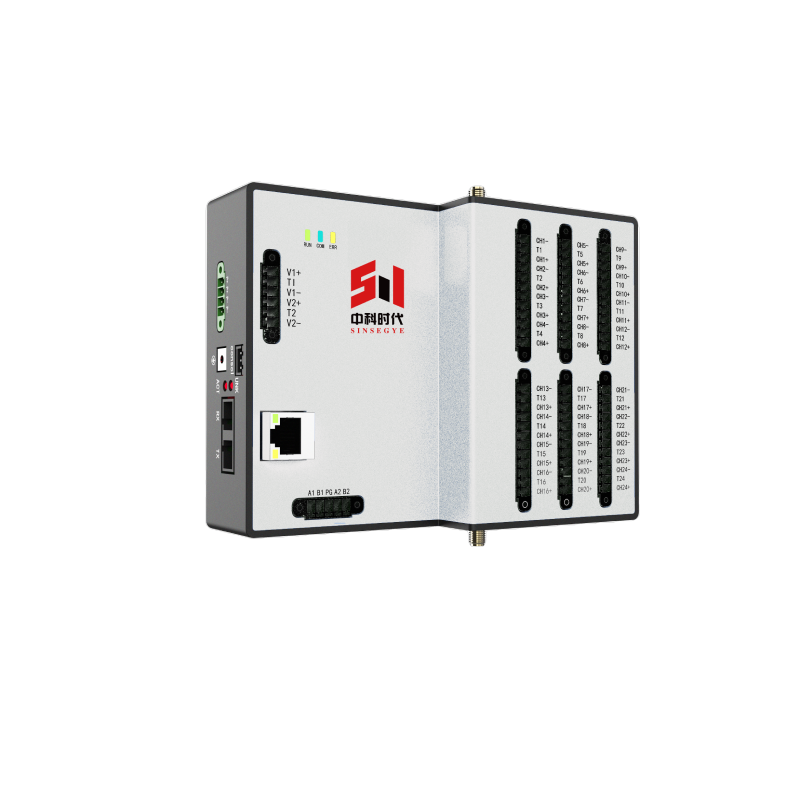

数据采集器
| 产品型号 | SD-DA7008/SD-DA7016/SD-DA7024 | ||
| 加速度通道 | |||
| 通道数 | 8/16/24 通道 | ||
| 输入类型 | 非隔离输入 | ||
| 输入范围 | ±20 V | ||
| 输入阻抗 | >200 kΩ | ||
| 动态范围 | 1 10db | ||
| 信噪比 | 90dB | ||
| 支持传感器类型 | IEPE 恒流源加速度传感器 | ||
| 涡流位移传感器 | |||
| 温度传感器， 测温范围 -40 °C ~ 120 °C (设备表面温度) | |||
| 故障自诊断 | 加速度传感器短路 、开路自动探测 | ||
| 传输间隔 | 1 分钟指标及 2 分钟时域波形 | ||
| 输出方式 | 总值 、有效值及频谱时域波形 | ||
| 缓变量通道 | |||
| 测量通道 | 4/8/12 通道 | ||
| 输入类型 | 隔离输入， 1500V 隔离 | ||
| 信号类型 | 4 ~ 20mA | ||
| ±20V 电压信号 | |||
| 数字输入通道 | 数字输出通道 | ||
| 测量通道 | 2/4/8 通道 | 输出通道 | 2/4/8 通道 |
| 输入类型 | 高速光耦 隔离输入，1500V 隔离 | ||
| 信号范围 | 高平 3 ~ 24V， 0.016 Hz 至 20 kHz(1rpm ~ 1200K rpm) | 输出类型 | 光耦隔离输出， 1500V 隔离 |
| 传感器类型 | PNP 接近开关2 线，3 线 | ||
| 脉冲信号 (TTL 信号，电平最高 24V) | 输出方式 | 继电器干接点输出 | |
| 传感器供电 | 12V 限流 30mA | ||
| 音频通道 | RS485 | ||
| 测量通道 | 2 通道 | 接口通道 | 2 通道 |
| 传感器类型 | IEPE 噪声传感器 | 接口隔离 | 2500V 隔离 |
| 输入范围 | ±20V | 接口协议支持 | Modbus RTU |
| 蓝牙通讯 | 以太网 | ||
| 支持频段 | 2.400GHz~2.4835GHz | 通信标准 | 100Base-TX |
| 蓝牙标准 | 蓝牙 4.2 版本 | 传输介质 | 5 类双绞线 |
| WIFI 通讯 | 4G 通讯 | ||
| 射频标准 | IEEE 802. 1 1 a/b/g/n/ac | LTE-FDDLTE-TDDWCDMA 等 | |
| 射频输出功率 | 12dbm(最大) | 33dbm(最大峰值 GSM) | |
| 电源 | 存储 | ||
| 电压类型 | DC 8~36V | 工业级 NAND | 1G Bytes |
| 功率 | <15W | 工业级SD卡 | 8G Bytes |
| 机械参数 | 遵从法规 | ||
| 机身材料 | 镀锌钢板+PC 耐融 | 电磁兼容标准 | IEC 61326- 1 |
| 外形尺寸 | 159mm x 120 mm x 57mm | 无线频谱 | ETSI EN 300 328 |
| 固定方式 | DIN35 导轨 | 防爆安全 | ExibIIBT4 |
